ECL1-12型电子式零序电流互感器

使用范围和用途

ECL1-12型电子式零序电流互感器为内置式互感器，主要与ZW20-12型断路器和FZW28-12型负荷开关等充气式柱上开关配套使用。该产品主要用于监测零序电流，可方便的安装于气箱内部，技术指标符合GB/T 20840.8-2007和国网一二次融合技术规范的要求。

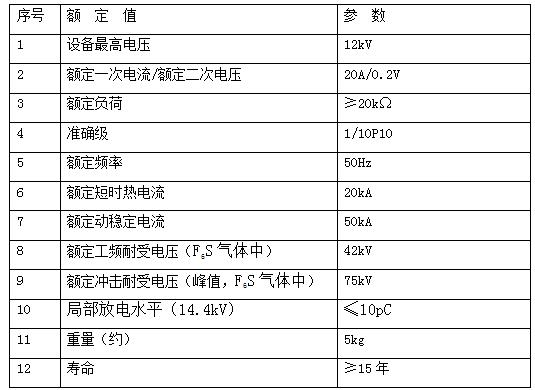

技术参数

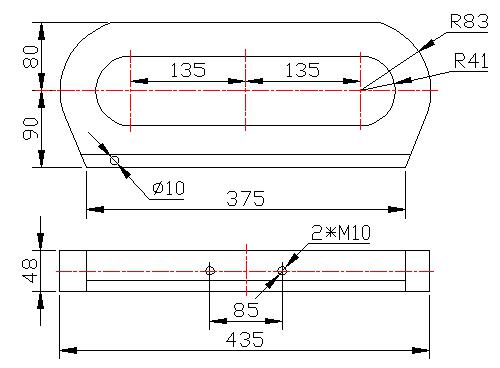

安装尺寸图

(ECL1-12安装尺寸图)

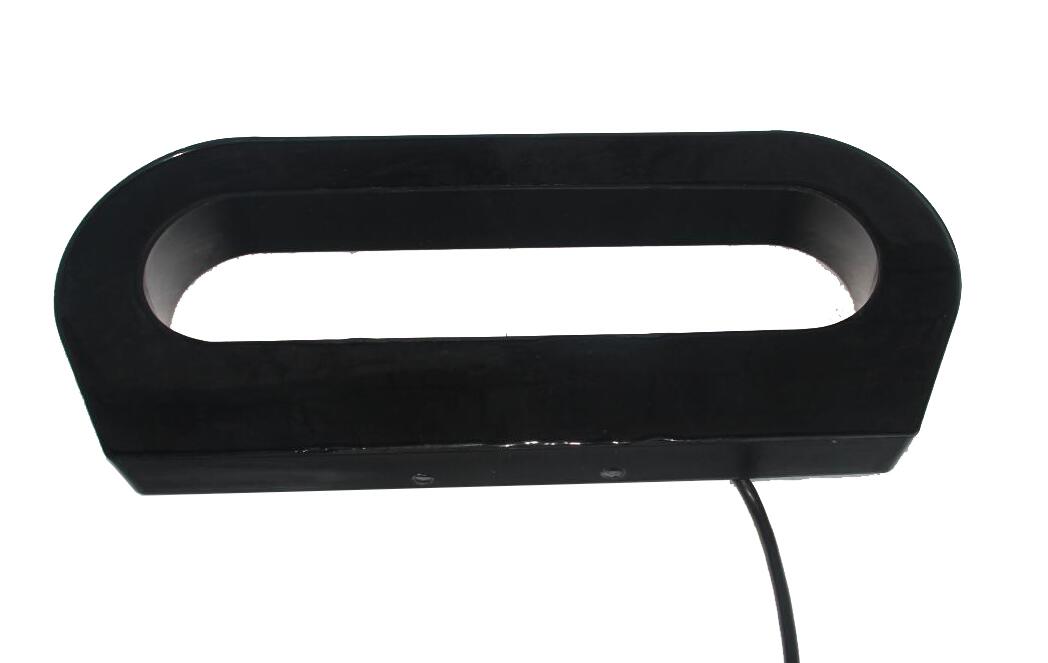

(ECL1-12外形图)

特点

1.该产品主要用于监测零序电流;

2.该产品是穿心式结构，可以内置于开关气箱内，无需改变开关内部结构;

3.采用复合屏蔽双绞线传输信号，抗干扰能力强。
